คิวเอสเอฟพี 100G LR
ซีรีส์ QSFP 100G LR ของเรามีสองตัวเลือกที่ได้รับการพิสูจน์แล้วสำหรับการเข้าถึงระยะทาง 10 กม. บนไฟเบอร์โหมดดูเพล็กซ์เดี่ยว ทั้งคู่บรรจุในรูปแบบ QSFP28 มาตรฐานและทำงานตั้งแต่อุณหภูมิเคส 0 องศาถึง 70 องศา
ที่100G QSFP28 LR4(MCQ‑4NSCLC‑10) เป็นไปตามแนวทาง NRZ 4 เลนแบบดั้งเดิม ใช้เลเซอร์ DFB สี่ตัวบนความยาวคลื่น LWDM โดยแต่ละอันทำงานที่ 25.78Gb/s และรวมเป็นสตรีม 100G เดียว ที่ด้านรับ โฟโตไดโอดอาร์เรย์ PIN จะกู้คืนสี่เลน โมดูลใช้ไฟ 3.5W จากแหล่งจ่ายไฟ 3.3V และสอดคล้องกับ IEEE 802.3ba (100GBASE‑LR4) โดยสมบูรณ์ เป็นโซลูชันที่สมบูรณ์และใช้งานกันอย่างแพร่หลายสำหรับการเชื่อมต่อระหว่างวิทยาเขตและศูนย์ข้อมูล โดยที่ความสามารถในการทำงานร่วมกันที่ได้รับการพิสูจน์แล้วมีความสำคัญ

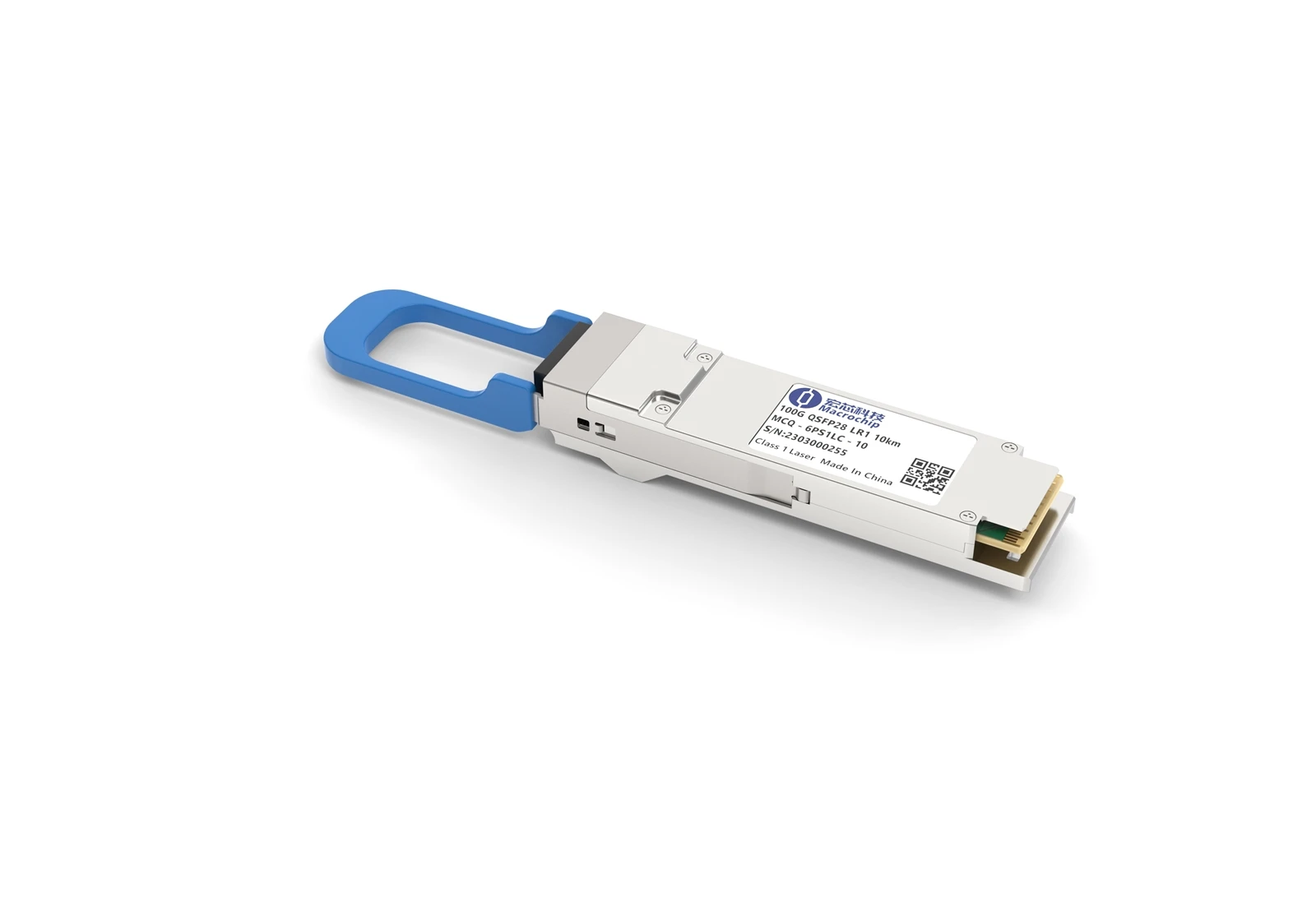

ที่100G QSFP28 LR1(MCQ‑6PS1LC‑10) ใช้เลเซอร์ EML ตัวเดียวที่ 1310 นาโนเมตร พร้อมการปรับ PAM4 ที่ 106.25Gb/s ต่อช่องสัญญาณ ด้านไฟฟ้ายังคงอยู่ที่ 4×25.78Gb/s NRZ – โมดูลจะแปลงและตั้งเวลาสัญญาณภายในใหม่ การออกแบบ LR1 นี้ช่วยลดความซับซ้อนของการมองเห็นและลดจำนวนเลเซอร์ แต่โปรดทราบว่าการใช้พลังงานจะสูงกว่าเล็กน้อยที่ 4.5W เนื่องจาก PAM4 DSP เป็นไปตามมาตรฐาน IEEE 802.3cu (100GBASE‑LR1‑20) ทำให้เหมาะอย่างยิ่งสำหรับการออกแบบสวิตช์เจเนอเรชันถัดไปที่ให้ความสำคัญกับความเรียบง่ายแบบแลมบ์ดาตัวเดียว
โมดูลทั้งสองมีตัวเชื่อมต่อ LC ดูเพล็กซ์ รองรับความยาวลิงก์ 10 กม. บนไฟเบอร์ G.652 และรวมการวินิจฉัยแบบดิจิทัลผ่าน I²Cติดต่อเราเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับซีรีส์ QSFP 100G LR
คำถามที่พบบ่อย
ถาม: อะไรคือความแตกต่างที่สำคัญระหว่างโมดูล LR4 และ LR1 ฉันสามารถใช้แทนกันได้หรือเปล่า?
ตอบ: ทั้งสองรองรับ 100Gbps ของไฟเบอร์โหมดเดี่ยวยาว 10 กม. พร้อมขั้วต่อ LC ความแตกต่างที่สำคัญคือวิธีที่พวกเขาบรรลุเป้าหมายดังกล่าว: LR4 ใช้ความยาวคลื่นสี่ช่วง (LWDM) และการปรับ NRZ ในขณะที่ LR1 ใช้ความยาวคลื่นเดี่ยว (1310 นาโนเมตร) กับ PAM4 ไม่สามารถใช้แทนกันได้ – ปลายทั้งสองด้านของข้อต่อต้องเป็นประเภทเดียวกัน (LR4 กับ LR4, LR1 กับ LR1) การผสมจะไม่ทำงานหากไม่มีอุปกรณ์แปลงเพิ่มเติม
ถาม: ฉันจำเป็นต้องทำความสะอาดขั้วต่อ LC แตกต่างจากโมดูลอื่นๆ หรือไม่
ตอบ: ไม่ได้ เครื่องมือทำความสะอาด LC มาตรฐาน (เช่น น้ำยาทำความสะอาดปลอกโลหะ 1.25 มม. หรือน้ำยาทำความสะอาด LC แบบตลับ) ทำงานได้ดี อย่างไรก็ตาม เนื่องจากข้อต่อ 100G LR มีความไวต่อการสะท้อนและการสูญเสียมากกว่าข้อต่อ 10G หรือ 40G เราขอแนะนำอย่างยิ่งให้ทำความสะอาดทั้งเต้ารับของโมดูลและปลายสายแพตช์คอดก่อนการแทรกทุกครั้ง ขั้วต่อสกปรกคือสาเหตุ #1 ของข้อผิดพลาดในการเชื่อมต่อที่ระยะทาง 10 กม.
